Bombas para slurry (pulpa) horizontales de la serie Orion

Bombas revestidas de goma y metal duro para aplicaciones abrasivas

Las bombas para slurry (pulpa) horizontales de la serie Orion son equipos de bombeo robustos diseñados para pulpas abrasivas. La serie consta de dos gamas, gama H de alta resistencia y gama M de servicio minero. En ambas gamas, las bombas están disponibles en versiones revestidas de goma o de metal duro.

Costo total bajo

El resultado de más de 60 años de experiencia de miles de aplicaciones de bombeo.

Bajo consumo de energía

Aprovechamiento óptimo de la energía. Opera cerca del punto de mejor eficiencia. Eficiencia hidráulica mejorada.

Larga vida útil

Piezas de desgaste de metal duro, goma y materiales resistentes a la corrosión de la más alta calidad. Secciones extra gruesas en puntos de desgaste conocidos.

Fiabilidad en funcionamiento

Las bombas y piezas se fabrican bajo una gestión de calidad total en unidades de producción con certificación ISO.

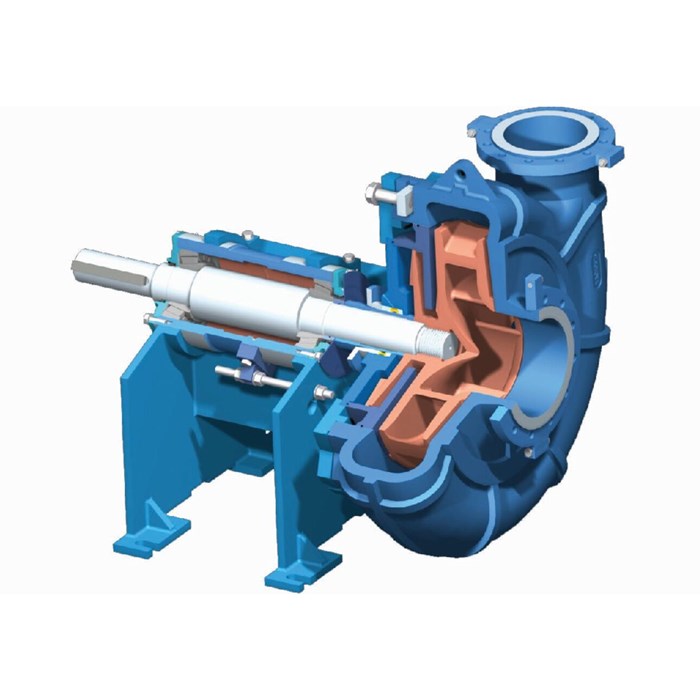

Gama H y Gama M de la Serie Orion

Gama H

Fabricada para las aplicaciones industriales de bombeo de pulpas más exigentes. Consiste en bombas revestidas de metal duro (HM) y revestidas de goma (HM).

Caudales de hasta 2800 m³/h – 10000 USGPM
Alturas de hasta 100 m – 330 ft

Gama M

Diseñada para tareas abrasivas y alturas medianas en aplicaciones generales de transferencia de plantas. Consiste en bombas revestidas de metal duro (MM) y revestidas de goma (MR).

Caudales de hasta 5000 m³/h – 20000 USGPM
Alturas de hasta 60 m – 200 ft

Aplicaciones típicas

Minería y procesamiento de minerales
Alimentación de hidrociclones
Desechos de minas y relaves
Bombas de transferencia de pulpa en plantas
Procesamiento industrial
Cenizas de centrales eléctricas y carbón
Arena y grava

Costo total bajo

El desarrollo de productos dedicado, combinado con más de 60 años de experiencia de miles de aplicaciones de bombeo, ha llevado a mejoras continuas en las bombas para pulpas de la serie Orion.

Estas bombas para pulpas ofrecen numerosos beneficios a los clientes, pero los más importantes son los ahorros de costos de por vida que se pueden lograr.

Para que las bombas para pulpas de la serie Orion se adapten fácilmente a tu aplicación en cualquier planta de procesamiento, las bombas están disponibles con varias disposiciones de motor, tales como:

Acoplamiento directo
Montado en techo
Montaje lateral
Montado en el techo en reversa

Orion Series slurry pumps offer low total cost.

Bajo consumo de energía

El diseño hidráulico de alta eficiencia garantiza una utilización óptima de la energía
La optimización de la gama asegura un funcionamiento cercano al punto de mejor eficiencia
Uso de software de dinámica de fluidos para mejorar la eficiencia hidráulica de la bomba
Tecnología de diseño por computadora 3-D para el desarrollo de componentes hidráulicos y mecánicos

Larga vida útil

Piezas de desgaste de metal duro, goma y materiales resistentes a la corrosión de la más alta calidad
Diseño robusto con secciones extra gruesas en puntos de desgaste conocidos
Elastómeros resistentes al desgaste de la más alta calidad desarrollados por Metso
Intercambiabilidad de piezas de elastómero y metal duro para proporcionar la mejor solución para cada aplicación individual
Materiales especiales opcionales disponibles bajo pedido
La aplicación cuidadosa en el punto de máxima eficiencia y la selección de material resistente al desgaste proporcionan un desgaste uniforme y una vida útil prolongada
La función de ajuste doble de holgura de desgaste opcional aumenta la vida útil

Fiabilidad en funcionamiento

Las características especialmente desarrolladas brindan un funcionamiento sin problemas y un tiempo de inactividad mínimo, lo que mejora la rentabilidad.

El eje de acero de aleación de alta resistencia de gran tamaño se transporta en rodamientos lubricados con grasa de servicio pesado en un conjunto de cartucho autónomo
La disposición de doble sello proporciona un sello positivo de los rodamientos contra la contaminación
Opciones de sellos de prensaestopas fiables para cumplir con los requisitos individuales, utilizando expulsores, prensaestopas con agua de sello o sellos mecánicos
El diseño modular y la capacidad de intercambio total de piezas minimizan los niveles de existencias

La función de extracción trasera permite una fácil inspección y mantenimiento
Las bombas y piezas se fabrican bajo una gestión de calidad total en unidades de producción con certificación ISO

Opciones

OPCIONES DE IMPULSOR

Impulsor cerrado estándar
Impulsor de flujo inducido (Vórtice)
Impulsor de flujo inducido (Vórtice) completamente empotrado

OPCIONES DE SELLADO DEL EJE

Flujo completo

Se utiliza para condiciones de succión no adecuadas para el sellado centrífugo cuando la dilución del producto no es importante. El flujo total proporciona la vida útil más prolongada de la estopa.

Flujo bajo

Se utiliza para condiciones de succión no adecuadas para el sellado centrífugo cuando la dilución del producto debe minimizarse.

Sello estándar del eje del expulsor

Se utiliza para no diluir el producto en función de la carga de succión positiva sin fugas.

Sello mecánico de slurry (pulpa) de Metso

Se utiliza para cero fugas en el prensaestopas o dilución del producto. Disponible como sello mecánico simple o sello mecánico doble con fluido de barrera externo requerido.

Configuraciones especiales

Las bombas para pulpas de la serie Orion también se pueden suministrar en una variedad de configuraciones especiales:

HP – Alta presión: igual que la HM con carcasa de servicio más pesado para una presión más alta.
HG – Grava de servicio pesado: las bridas de succión y descarga son del mismo tamaño y el impulsor tiene menos álabes para permitir materiales de mayor tamaño.
HT – Túnel de servicio pesado: igual que la HM con codo especial de 90° moldeado en la carcasa.
HH – Cabezal hidráulico alto: impulsor de mayor diámetro para tamaños de brida determinados.

Ponte en contacto con los expertos locales en bombeo de pulpa de Metso para obtener información adicional.

Modelos 3D de bombas para pulpa de Metso

Las bombas más comunes y las configuraciones de bombas de Metso están disponibles en 3D para una fácil integración en los planos de diseño de tu planta.

Los modelos de bombas de eje libre, así como los conjuntos de bombas con motor y transmisión, están disponibles para descargar en formato de archivo .stp.

Puedes ver las imágenes 3D a continuación:
