Checando a amplitude da peneira vibratória

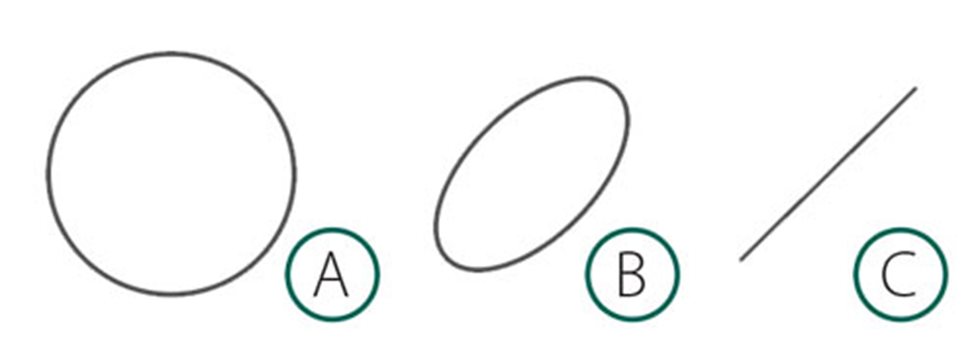

No gráfico abaixo é possível verificar a forma do movimento, se é circular (A), elíptico (B) ou até mesmo linear (C).

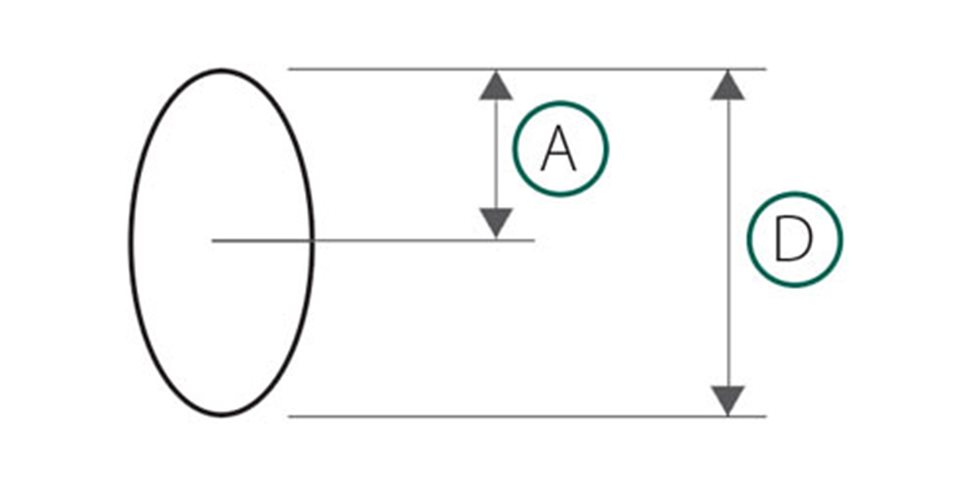

Também é possível verificar a amplitude do movimento, conforme ilustração abaixo:

Vamos conhecer alguns conceitos relacionados a amplitude:

• A amplitude de vibração independe da rotação dos mecanismos vibratórios.
• A amplitude em conjunto com a rotação confere ao equipamento uma aceleração, que é a responsável pelo transporte do material.
• Quanto maior o material a ser transportado, maior deverá ser a amplitude do equipamento.

Existe uma relação ideal entre rotação de operação, amplitude e ângulo de inclinação do equipamento em função da abertura da malhas instaladas nas peneiras. A rotação nominal é determinada observando-se as condições operacionais ideais e também para garantir que o equipamento opere longe da freqüência crítica da estrutura vibrante.

Atenção: Nunca altere a rotação dos equipamentos vibratórios sem consultar a área de aplicação da Metso Outotec.

A amplitude de vibração pode ser alterada mudando a posição do contrapeso móvel. O ajuste é feito em função da aplicação.  O peneiramento de material graúdo exige uma amplitude maior do que a classificação de material fino.

A tabela abaixo indica os valores do deslocamento total (2 vezes a amplitude), recomendados:

Segue tabela de ajuste do mecanismo vibratório da série V-100:

Para outros modelos de equipamento vibratório, como alimentadores, calhas, etc, seus respectivos manuais deverão ser consultados.

Quanto maior a amplitude de operação do equipamento vibratório, menor será a vida útil dos rolamentos. A vida útil dos rolamentos terá um valor satisfatório mesmo usando toda massa excêntrica disponível originalmente fornecida com o equipamento.

Atenção: Nunca utilizar massas excêntricas maiores que as originais. Isso implicará em redução considerável na vida útil dos rolamentos, assim como no possível desbalanceamento do equipamento vibratório.

Para medir e analisar com precisão o desempenho dinâmico das telas vibratórias, a Metso Outotec desenvolveu o ScreenCheck®, um dispositivo portátil para testes com sensores eletrônicos wireless e software automatizado. Veja o vídeo abaixo (em inglês)  para saber mais sobre o ScreenCheck®:
