O HIGmill™ compreende um corpo de moinho, eixo com rotores de moagem, anéis de estator montados na carcaça, caixa de engrenagens e acionamento. A câmara de moagem é preenchida até 70% com grânulos inertes de mídia de moagem de cerâmica. Os rotores agitam a carga e a moagem ocorre entre os grânulos por atrito. O número de rotores (estágios de moagem) depende da aplicação e pode chegar a 20. A pasta de alimentação é bombeada para o moinho inferior. Quando o fluxo é transferido para cima, ele passa por todos os estágios de moagem consecutivos. O produto final é descarregado do topo do moinho para a atmosfera aberta.
Devido ao arranjo vertical alto e estreito do corpo do moinho, o meio de moagem é distribuído uniformemente e as partículas minerais permanecem em contato constante, aumentando significativamente a eficiência da moagem.
Eficiência energética
A gravidade ajuda a manter o leito de mídia compactado durante a operação para garantir contato inter-esfera de alta intensidade, bem como transferência de energia eficiente e uniforme em todo o volume. A configuração dos rotores e toda a geometria da câmara foram otimizadas para transferência eficiente de energia para a massa do talão e classificação interna.
Maiores unidades industriais em operação até 6.500 kW. O HIGmill™ vem em vários diâmetros de tambor e o tamanho do moinho pode ser selecionado para otimizar a carga de mídia e entrada de energia para aplicações específicas.
Os volumes da câmara se estendem até 50.000 litros com acionamentos correspondentes de até 6.500 kW. O HIGmill é a única tecnologia de moagem ultrafina com referências operacionais com potência instalada superior a 3.000 kW.
Otimização on-line do tamanho das partículas para maximizar a eficiência do processo
O HIGmill™ oferece uma oportunidade única de otimizar a finura do produto on-line. As distribuições de tamanho de partícula são medidas pelo analisador de partículas on-line Metso PSI® e a velocidade do eixo é ajustada para manter o tamanho do produto constante. Alternativamente, o circuito pode ser controlado medindo a quantidade de alimentação do ciclone escalpelando e ajustando a velocidade do eixo do moinho para atingir a energia específica desejada.

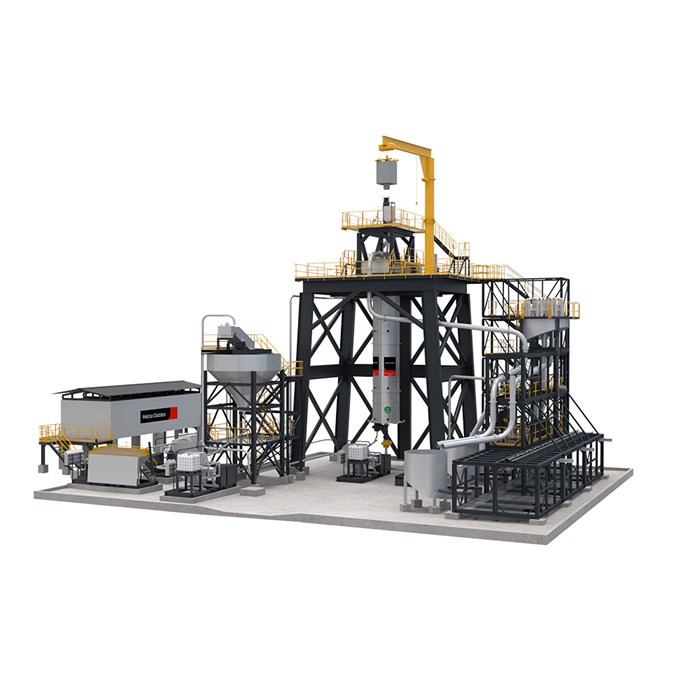

Uma instalação e um processo compactos e simples
O HIGmill™ tem um layout de processo e fluxograma menos complexo e mais compacto do que outros moinhos de mídia agitada. O processo compreende apenas um ciclone de escalpelamento sem carga circulante, tanque de alimentação e bomba, e o próprio moinho. O benefício da alta intensidade de energia e instalação vertical é uma pegada muito pequena. O espaço livre sobre o moinho é pequeno e a construção com flange dividida reduz o espaço necessário para manutenção. O arranjo suspenso com suporte superior mantém o piso e as laterais livres, simplificando a manutenção e a remoção da mídia.
