Система измерения Metso ® CarbonSense

Metso ® CarbonSense ─ система, помогающая снизить потери раствора золота в контурах «уголь в пульпе» (CIP) и «уголь в щелоке» (CIL) за счет обеспечения надежного, постоянного и воспроизводимого контроля содержания угля в реакционной смеси.

Преимущества

Поскольку прибор погружен в пульпу, не требуется никаких устройств для передачи пробы, и данные измерений всегда доступны для оптимизации содержания угля.

Обеспечение беспрерывного, представительного и надежного измерения содержания угля
Поддержка разработки эффективных стратегий усовершенствования управления технологиями CIP/CIL
Полностью автоматизированная работа
Простота установки, эксплуатации и обслуживания, отсутствие движущихся частей или средств перекачки проб
Увеличение безопасности за счет меньшей вероятности закупорки и других проблем, возникающих при пробоотборе

НЕПРЕРЫВНОЕ, НАДЕЖНОЕ ИЗМЕРЕНИЕ СОДЕРЖАНИЯ УГЛЯ

Анализ содержания угля на месте установки

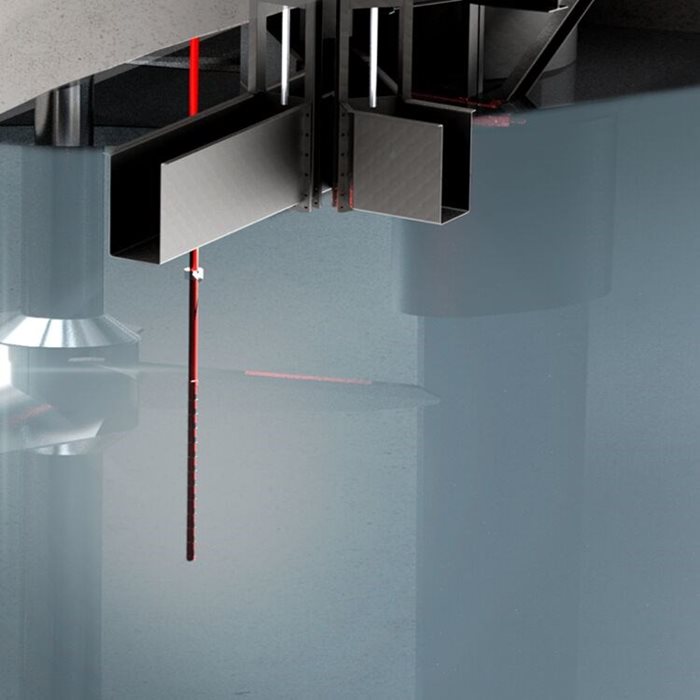

CarbonSense ─ контрольно-измерительный прибор для непрерывного измерения содержания угля при применении технологий «уголь в пульпе» и «уголь в щелоке». Система CarbonSense имеет обширные пробники, предназначенные для непрерывной работы в зоне перемешивания реактора, которые обеспечивают высокую степень представительности анализа. Таким образом удается избежать применения потенциально ненадежных систем пробоотбора, что повышает надежность CarbonSense. В системе CarbonSense имеется эталонный пробник, обеспечивающий точность и надежность измерений даже в условиях изменения условий техпроцесса.

Надежность, гибкость, удобство обслуживания

Измерительный узел в сборе состоит из блока электроники и двух пробников. Содержание угля измеряется посредством пропуска слабого электрического тока через пробники, измерения разницы напряжений на электродах и сравнения дифференциалов напряжений на измерительном пробнике и на эталонном пробнике.

В одном шкафу может быть скомпоновано до восьми измерительных узлов

В одном соединительном шкафу может размещаться до восьми измерительных узлов совместно с оптоволоконными или медными линиями, подключенными к сети предприятия. Система поддерживает любую сетевую топологию, включая звездчатые и кольцевые конфигурации. Система сконструирована так, чтобы её легко можно было обслуживать, поскольку все источники/подключения электропитания и предохранители находятся в одном месте.

Быстрота и простота калибровки

Переносное калибровочное устройство использует эталонную пульпу и уголь для обеспечения наивысшей точности результатов калибровки и надежности измерений. Все измерения основываются на разнице показаний измерительного пробника и эталонного пробника, система CarbonSense не требует повторной калибровки при изменении параметров пульпы.

Рис.1. Пример калибровочных данных

УСОВЕРШЕНСТВОВАННОЕ УПРАВЛЕНИЕ СОДЕРЖАНИЕМ УГЛЯ

Постоянный и надежный контроль содержания угля, обеспечиваемый системой CarbonSense, дает возможность эффективно управлять перемещением угля между реакторами, что в свою очередь сводит к минимуму потери золота. Приложение Metso ACT Carbon Management позволяет получить все преимущества от сбора и анализа данных измерений.

{{imageInViewIndex + 1}}/2

{{zoomedImageIndex + 1}}/2

Основные технические характеристики

Пожалуйста, примите во внимание, что данные, указанные ниже, могут варьироваться в зависимости от объема поставки. Обратитесь к локальному представителю Metso для получения точной информации.

ПРОБНИКИ
Класс IP	IP66 / NEMA4X
Материалы	Кислотоупорная сталь (AISI 316) и ПВХ
Рабочая температура	от -20 до +80 °C
БЛОК ЭЛЕКТРОНИКИ
Класс IP	IP65 / NEMA4
Рабочая температура	от -20 до +65 °C
СОЕДИНИТЕЛЬНЫЙ ШКАФ
Класс IP	IP66 / NEMA4X
Электропитание	110/230 В перем.тока, 50/60 Гц
Максимальное число измерительных узлов в шкафу	8
